Rauch- und Brandschutz

Neu: Rohrantrieb mit Absolutwertdrehgeber

Becker-Antriebe präsentiert die neueste Generation Rohrantriebe mit Absolutwertdrehgeber für Rauch- und Brandschutzanwendungen. Diese vereint Innovation und bewährte Technologie für ein neues Level an Sicherheit und ist bereit für die baulichen und normativen Anforderungen von Morgen.

Die Vorteile im Überblick

Steigerung der Effektivität im Produktionsprozess
Permanente Funktionsüberwachung des Systems
Beliebige Positionierung des Behangs
Integrierte Sicherheitsendschalter (PL d)
Kein manuelles Justieren am Motorkopf notwendig
Kein Zugang zum Antrieb notwendig

Technische Besonderheiten und Benefits

Die Endlagenprogrammierung kann über die Steuerung vorgenommen werden, da die absoluten Positionsdaten über die im Antrieb integrierte RS485 Schnittstelle herausgegeben werden kann.

Der Absolutwertdrehgeber ist als Multiturn bis 40 Umdrehungen Verfahrweg ausgelegt und ist auch im Gefahrenfall aktiv, wodurch ein Stoppen in einer exakten Zwischenposition oder das Anfahren der Endlagen nach Spannungs- wiederkehr ohne Referenzfahrt möglich ist. Darüber hinaus kann der im Antrieb integrierte Schließgeschwindigkeitsregler in seiner Funktion überwacht werden, da erstmalig die Drehzahl der Wickelwelle ermittelt werden kann. In Abhängigkeit von der Steuerung kann also so eine während der Erstinbetriebnahme kalibrierte Drehzahl bei der monatlichen und/oder jährlichen Überprüfung/Wartung bewertet werden oder ein Defekt/Abnutzen des Schließgeschwindigkeitsreglers frühzeitig erkannt und gemeldet werden.

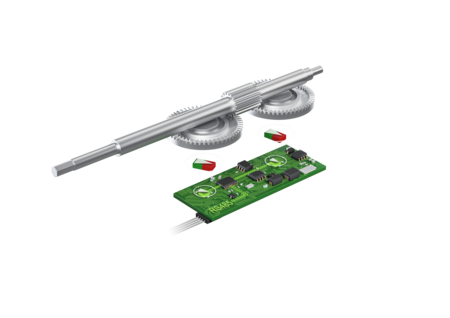

Der nach heutigem Stand der Technik bekannte Rohrantrieb mit integrierter Feststellvorrichtung (Arbeitsstrombremse) und dem Schließgeschwindigkeits- regler (Fliehkraftbremse) wird durch eine elektronische Positionserfassungs- einrichtung in Form eines Absolutwertdrehgebers aufgerüstet. Der mit der Wickelwelle gekoppelte Laufring des Antriebs ist mit einer Spindel verbunden, die mit zwei Zahnrädern kämmt. Die Zahnräder tragen einen formschlüssig verbundenen Magneten im Kern. Der Drehwinkel der Magnete wird durch zwei darunterliegende Hallsensoren ermittelt. Aufgrund der Differenz der Zähnezahl ergeben sich eineindeutige Positionen bis zu einem max. möglichen Verfahrweg von 40 Umdrehungen, bis sich die Zahnräder überlaufen. Die Elektronik verarbeitet die Drehwinkel zu absoluten Positionsdaten und gibt diese über ein eigenes Protokoll über die RS485 Schnittstelle nach außen. Dem Hersteller von Rauch- und Brandschutzabschlüssen oder Rauchschürzen steht es frei dieses Protokoll in seiner eigenen Steuerung zu implementieren.

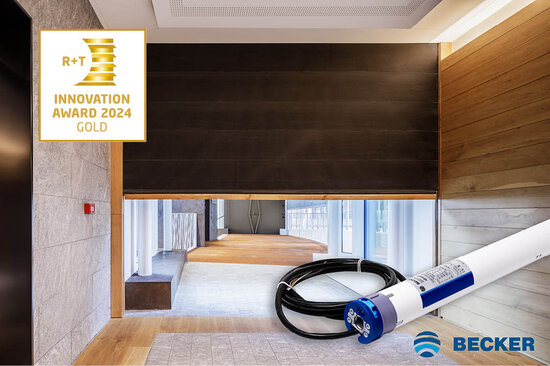

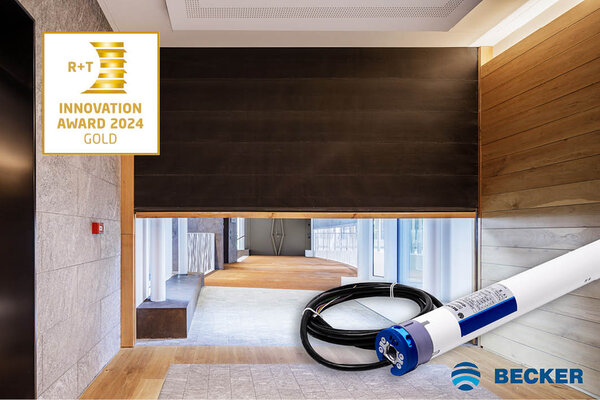

Rohrantrieb mit Absolutwertdrehgeber für Rauch- und Brandschutzanwendungen

Zuverlässiger Schutz im Ernstfall

Unsere Antriebe für den Rauch- und Brandschutz-Bereich bieten Technik auf höchstem Niveau. Die Einhaltung von Normen und Klassifizierungen ist ebenso wichtig wie notwendig – für ein sicheres Gefühl.

Im Brandfall muss eine Rauchschürze oder ein Brandschutzabschluss kontrolliert unwirksam gemacht werden und automatisch die Funktionsstellung erreichen. Diese selbstschließende Eigenschaft, kombiniert mit der integrierten Regelung der Schließgeschwindigkeit machen Brandschutzlösungen noch sicherer. Ob Rauchschutz- abschluss, Brandschutzabschluss oder Feuerschutzabschluss – der Einsatz ist bewährt und zertifiziert.

Unsere selbstschließenden Antriebe, die ohne Hilfsenergie den Brandschutzabschluss in Funktionsstellung bringen – auch bekannt als Fail-safe Rohrmotore – sind in diversen Ausführungen und Größen verfügbar. Brandschutzantriebe – von Becker.

Unsere Rohrantriebe mit der passenden Feststellvorrichtung für Ihre Anwendung:

Rauchschürze
Feuerschutzabschluss
Brandschutzabschluss
Rauchschutzabschluss

Technologien vereinen:

Die selbstschließende Eigenschaft, kombiniert mit unseren bewährten Schließgeschwindigkeitsreglern machen unsere Fail-Safe Antriebe einzigartig.

Normen:

Unsere Rohrantriebe erfüllen die Anforderungen der für Ihr System relevanten Normen wie bspw. hEN 16034 oder EN 12101-1.

Feststelleinrichtung:

Die in den meisten Antrieben integrierte Feststelleinrichtung ist DIBt zugelassen und fremdüberwacht – gemeinsam machen wir den Brandschutz noch sicherer.
